توپی شناور چیست و چگونه کار می‌کند؟ بررسی انواع و کاربردها
مقدمه
در کلیه سیستم‌های ذخیره‌سازی، انتقال و توزیع مایعات، کنترل خودکار و دقیق سطح سیال بدون نیاز به مصرف انرژی الکتریکی از اهمیت بالایی برخوردار است. اصلی‌ترین قطعه مکانیکی که وظیفه سنجش ارتفاع مایع را در این تجهیزات بر عهده دارد، توپی شناور است. این قطعه به عنوان بخش حساس به سطح در انواع شیرهای فلوتر عمل کرده و با تکیه بر قوانین هیدرواستاتیک، تغییرات تراز آب را به نیروی مکانیکی تبدیل می‌کند.
اگر بخواهیم ساده‌تر توضیح دهیم که توپی شناور چیست، باید آن را یکی از اجزای اصلی مکانیزم کنترل سطح آب بدانیم که با تغییر ارتفاع سیال، وضعیت شیر فلوتر را تغییر می‌دهد.
از مخازن ذخیره آب شرب در ساختمان‌های مسکونی و تجاری گرفته تا تشتک کولرهای آبی و منابع صنعتی، توپی شناور نقشی کلیدی در بهینه‌سازی مصرف آب و جلوگیری از سرریز شدن مخازن ایفا می‌کند. در این مقاله جامع، به بررسی ماهیت ساختاری توپی شناور، نحوه عملکرد مکانیکی، انواع جنس‌ها، دلایل خرابی و علائم آن، راهنمای انتخاب و شیوه تعویض این قطعه پرداخته می‌شود.
لیست عناوین
- توپی شناور چیست؟
- توپی شناور چگونه کار می‌کند؟
- توپی شناور چه کاربردی دارد؟
- انواع توپی شناور کدامند؟
- تفاوت توپی شناور پلاستیکی و فلزی
- تشخیص توپی شناور خراب
- خرید توپی شناور مناسب
- سوالات متداول

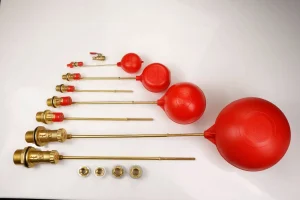

توپی شناور چیست؟
توپی شناور که در ادبیات فنی با عناوین دیگری نظیر گوی فلوتر یا شناور سیالات نیز شناخته می‌شود، قطعه‌ای توخالی به شکل کروی یا استوانه‌ای است که محفظه داخلی آن با هوا پر شده است. وجود این هوای محبوس باعث می‌شود که چگالی متوسط کل توپی از چگالی سیال (مانند آب) بسیار کمتر شده و در نتیجه، قطعه همواره بر روی سطح آزاد مایع شناور بماند.
وظیفه اصلی توپی شناور، پایش لحظه‌ای و پیوسته تغییرات ارتفاع مایع درون مخزن است. با این حال، درک رابطه توپی شناور با شیر فلوتر نیازمند نگاهی دقیق به مکانیزم کلی سیستم است؛ توپی شناور به تنهایی توانایی قطع و وصل کردن جریان آب ورودی را ندارد. عملکرد سیستم حاصل یک همکاری مکانیکی است که در آن، حرکت صعودی یا نزولی توپی از طریق یک بازو یا اهرم به بدنه شیر منتقل شده و نیروی لازم برای جابه‌جایی سوزنی، دیسک یا واشر مسدودکننده جریان را فراهم می‌سازد.
توپی شناور چگونه کار می‌کند؟
برای درک بهتر اینکه توپی شناور چیست و چگونه عمل می‌کند، ابتدا باید رابطه میان نیروی شناوری، سطح آب و حرکت اهرم را بررسی کنیم. عملکرد توپی شناور بر اساس اصل شناوری ارشمیدس و تعادل نیروهای هیدرواستاتیکی استوار است. هنگامی که جسمی درون سیال قرار می‌گیرد، نیرویی رو به بالا برابر با وزن سیال جابه‌جا شده به آن وارد می‌شود. چرخه کاری توپی شناور در دو وضعیت اصلی افت و رشد سطح مایع قابل بررسی است:
وقتی سطح آب پایین می‌آید
با مصرف سیال درون مخزن و افت تراز مایع، نیروی شناوری زیر توپی کاهش می‌یابد. در این حالت، وزن شناور و اهرم متصل به آن بر نیروی شناوری غلبه کرده و توپی به سمت پایین حرکت می‌کند. این جابه‌جایی زاویه‌ای اهرم، فشاری را که بر سوزنی یا واشر آب‌بندی درون شیر وارد می‌شد برمی‌دارد. در نتیجه، مجرای ورودی شیر فلوتر باز شده و آب با فشار شبکه وارد مخزن می‌شود.
وقتی سطح آب بالا می‌رود
با ورود آب به مخزن و افزایش ارتفاع مایع، توپی شناور به دلیل چگالی پایین‌تر روی سطح آب باقی مانده و به سمت بالا صعود می‌کند. این حرکت رو به بالا باعث اعمال گشتاور مکانیکی به اهرم متصل می‌شود. هنگامی که مایع به سطح حداکثر تنظیم‌شده رسید، نیروی شناوری ایجادشده (Upthrust) بر فشار آب ورودی غلبه کرده و اهرم را به قطعه آب‌بندی می‌فشارد؛ این امر منجر به مسدود شدن کامل نازل ورودی و توقف جریان آب می‌گردد.
توپی شناور چه کاربردی دارد؟
شناخت اینکه توپی شناور چیست، زمانی کامل می‌شود که کاربرد آن را در سیستم‌های مختلف کنترل سطح آب بررسی کنیم. استفاده از سیستم‌های کنترل سطح مکانیکی به دلیل عدم نیاز به جریان برق و نگهداری آسان، در حوزه‌های متنوعی رواج دارد.
کنترل سطح آب مخازن
در مخازن پلی‌اتیلن، فلزی و بتنی ذخیره آب شرب، توپی شناور به همراه شیر فلوتر مانع از سرریز شدن مایع و ایجاد خسارت به تاسیسات ساختمان می‌شود.
استفاده در کولرهای آبی
شناور کولر قطعه‌ای اختصاصی است که با بهره‌گیری از یک توپی پلاستیکی کوچک، سطح آب درون تشتک کولر آبی را تثبیت می‌کند تا از سوختن پمپ آب و هدررفت سیال جلوگیری شود.
استفاده در سیستم‌های آبرسانی
در منابع انبساط باز سیستم‌های سرمایش و گرمایش، بوستر پمپ‌های آبرسانی و منابع ذخیره اضطراری، توپی شناور وظیفه تثبیت فشار هیدرواستاتیکی ورودی را بر عهده دارد.
استفاده در برخی تجهیزات و سیستم‌های صنعتی
در سیستم‌های خنک‌کننده صنعتی، مخازن نگهداری مواد شیمیایی، دیگ‌های بخار و دستگاه‌های تصفیه آب صنعتی، توپی‌های شناور متناسب با نوع سیال به کار گرفته می‌شوند.

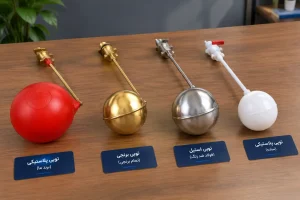

انواع توپی شناور کدامند؟
انواع توپی شناور بر اساس جنس بدنه و شرایط محیطی به چهار دسته اصلی تقسیم می‌شوند:
توپی پلاستیکی
توپی‌های پلاستیکی پرکاربردترین نوع شناور در تاسیسات شهری و خانگی هستند. این محصولات اگر از مواد نو پتروشیمی گرید ۱ ساخته شوند، دارای بدنه ضخیم، سطح آب‌گریز و مقاومت بسیار بالا در برابر ضربه و تغییرات دمایی آب آبریز خواهند بود. وزن بسیار سبک پلاستیک باعث پاسخ‌دهی سریع شناور به کوچک‌ترین تغییرات سطح آب می‌شود. محدودیت اصلی پلاستیک، عدم تحمل دماهای بسیار بالا در سیستم‌های بخار است. گروه تولیدی صنعتی امید انواع توپی شناور پلاستیکی استاندارد را در سایزهای مختلف متناسب با شیرهای فلوتر تولید می‌کند.
توپی برنجی
توپی‌های برنجی از آلیاژ برنج ساخته شده و دارای استحکام مکانیکی فوق‌العاده‌ای هستند. این شناورها در برابر فشار کاری بالا و ضربات فیزیکی مقاوم بوده و به طور گسترده در دیگ‌های آب گرم، موتورهای بخار و سیستم‌های تأسیساتی سنگین استفاده می‌شوند.
توپی مسی
توپی‌های مسی به دلیل خواص فلز مس در برابر اکسیداسیون در محیط‌های آبی خاص و انتقال حرارت بالا شناخته می‌شوند. این شناورها بیشتر در تجهیزات حرارتی ویژه، دیگ‌های بخار ایستاده و کنترل‌کننده‌های سطح با کلیدهای مغناطیسی کاربرد دارند.
توپی استیل
شناورهای استیل معمولاً از گریدهای استیل ۳۰۴ یا ۳۱۶ ساخته می‌شوند. این شناورها مقاومت بی‌نظیری در برابر خوردگی اسیدی، مواد شیمیایی و زنگ‌زدگی دارند و به دلیل سطح پولیش‌شده و بهداشتی، گزینه استاندارد صنایع غذایی، دارویی و مخازن سیالات خورنده هستند.
تفاوت توپی شناور پلاستیکی و فلزی چیست؟
انتخاب بین توپی شناور پلاستیکی و فلزی نیازمند مقایسه شاخص‌های فنی کلیدی است. بعد از اینکه دانستیم توپی شناور چیست و چه نقشی در کنترل سطح آب دارد، مرحله بعد انتخاب قطعه‌ای متناسب با نوع کاربرد، فشار و ابعاد سیستم است. جدول زیر ویژگی‌های ساختاری هر دو گروه را خلاصه می‌کند:
|
ویژگی |
توپی شناور پلاستیکی |
توپی شناور فلزی (برنجی / استیل / مسی) |
|
وزن |
بسیار کمتر |
بیشتر |
|
مقاومت مکانیکی |
وابسته به نوع پلاستیک و ضخامت بدنه |
معمولاً بیشتر و مقاوم در برابر فشار |
|
مقاومت حرارتی |
وابسته به جنس (محدود به دماهای معمولی) |
معمولاً بالاتر (تحمل دما تا بیش از ۱۲۰ درجه) |
|
قیمت |
معمولاً بسیار اقتصادی‌تر |
معمولاً بالاتر |
| کاربرد | مصارف عمومی، خانگی و آبرسانی |
کاربردهای خاص‌تر (دیگ بخار، صنایع غذایی و شیمیایی) |
پس از بررسی جدول مشخص می‌شود که انتخاب جنس توپی باید کاملاً بر اساس شرایط کاری مانند نوع سیال، دمای کاری، فشار ورودی و الزامات بهداشتی انجام شود، نه صرفاً قیمت اولیه یا جنس فلزی قطعه.
توپی شناور در چه شرایطی خراب می‌شود؟
خرابی توپی شناور مستقیماً عملکرد شیر فلوتر را مختل کرده و سبب سرریز شدن آب یا نرسیدن سیال به مخزن می‌شود.
سوراخ یا ترک خوردن توپی
انجماد آب در فصول سرد، ضربه قوچ ( Water Hammer ) در شبکه لوله‌کشی یا کیفیت پایین متریال می‌تواند باعث ایجاد ترک مویی روی بدنه توپی شود.
تغییر شکل توپی
قرارگیری در معرض دماهای فراتر از حد مجاز یا فشار هیدرواستاتیک بیش از حد، شکل کروی توپی را تغییر داده و حجم آن را کاهش می‌دهد.
سنگین شدن توپی
در صورت ایجاد هرگونه منفذ، آب به محفظه توخالی شناور نفوذ کرده، جایگزین هوا می‌شود و با افزایش وزن، شناور قدرت شناوری خود را از دست می‌دهد.
گیر کردن توپی یا اهرم
رسوب‌گرفتگی سنگین املاح آب یا برخورد فیزیکی توپی با دیواره داخلی مخزن مانع حرکت آزادانه شناور می‌گردد.
فرسودگی قطعات متصل به توپی
خوردگی رزوه اتصال توپی به اهرم یا شکستن ميله نگهدارنده باعث جدا شدن شناور از مکانیزم شیر می‌شود.
از کجا بفهمیم توپی شناور خراب شده است؟
بروز علائم زیر نشان‌دهنده نیاز به بازرسی یا تعویض توپی شناور است:
- ورود غیرمجاز و بیش از حد آب به مخزن.
- عدم قطع شدن جریان آب حتی پس از پر شدن کامل منبع.
- سرریز کردن آب از لوله سرریز مخزن.
- عدم تثبیت سطح آب در نقطه تنظیم‌شده.
- فرو رفتن توپی شناور زیر سطح آب یا غوطه‌ور نشدن کامل آن.
- مشاهده ترک، تغییر شکل یا آسیب فیزیکی روی بدنه توپی.
چگونه توپی شناور مناسب انتخاب کنیم؟
برای انتخاب دقیق و کاربردی توپی شناور، رعایت مراحل زیر الزامی است:
- نوع کاربرد: تعیین خانگی، کولری یا صنعتی بودن سیستم.
- جنس توپی: انتخاب پلاستیک مواد نو، برنج یا استیل بر اساس ماهیت سیال.
- اندازه و ابعاد: انطباق دقیق سایز توپی با سایز شیر فلوتر (از سایز ۱/۲ و ۳/۴ اینچ تا سایزهای ۱، ۱/۴ ۱، ۱/۲ ۱ و ۲ اینچ).
- نوع اتصال به اهرم: بررسی گام و سایز رزوه اتصال.
- شرایط دمایی: سنجش حداکثر دمای سیال ورودی.
- فشار آب: استفاده از توپی‌های بزرگتر در فشار بالای آب برای ایجاد نیروی شناوری کافی جهت مسدودسازی نازل.
- کیفیت ساخت: دارا بودن نشان ملی استاندارد، گارانتی معتبر و بدنه ضخیم.
- محیط مورد استفاده از توپی و نوع سیال
برای دستیابی به بالاترین راندمان کاری، پیشنهاد می‌شود از محصولات استاندارد گروه تولیدی صنعتی امید استفاده فرمایید تا از ضمانت کیفیت و دوام قطعات اطمینان حاصل گردد.
آیا توپی شناور قابل تعویض است؟
بله، توپی شناور به عنوان یک قطعه مجزا طراحی شده و در صورت خرابی، نیازی به تعویض کامل شیر فلوتر وجود نیست.
اگر بدنه شیر برنجی و مکانیزم آب‌بندی داخلی آن سالم باشد، تنها با باز کردن توپی آسیب‌دیده از اهرم و بستن توپی جدید می‌توان مشکل را برطرف کرد. اما اگر بدنه شیر دچار خوردگی، رسوب‌گرفتگی شدید یا پارگی واشر داخلی شده باشد، تعویض کامل شیر فلوتر توصیه می‌شود. در زمان تعویض، سازگاری حجم توپی جدید و سایز رزوه اتصال با اهرم موجود بسیار حائز اهمیت است.
جمع‌بندی
در پاسخ به این سؤال که توپی شناور چیست، می‌توان گفت این قطعه یک عنصر مکانیکی برای تشخیص تغییرات سطح سیال و انتقال این تغییرات به مکانیزم شیر فلوتر است. توپی شناور به عنوان عنصر حسگر مکانیکی در شیرهای فلوتر، با تبدیل تغییرات سطح آب به حرکت خطی و زاویه‌ای، قطع و وصل خودکار جریان ورودی را امکان‌پذیر می‌سازد. این قطعه نقش مستقیمی در جلوگیری از سرریز شدن مخازن و کاهش تلفات آب ایفا می‌کند.
شناورها در انواع پلاستیکی، برنجی، مسی و استیل تولید می‌شوند که مدل‌های توپی شناور پلاستیکی امید ساخته‌شده از مواد نو پتروشیمی به دلیل وزن سبک، مقاومت در برابر خوردگی و قیمت مناسب، پرکاربردترین گزینه در تاسیسات آبرسانی محسوب می‌گردند.
جهت بررسی مشخصات فنی و خرید مستقیم انواع محصولات استاندارد از جمله توپی فلوتر امید در سایزهای مختلف، می‌توانید به وب‌سایت رسمی مجموعه مراجعه نمایید.
سوالات متداول
توپی شناور چیست؟
توپی شناور یک کره یا استوانه توخالی پر از هوا است که با شناور ماندن روی سطح مایع، تغییرات ارتفاع سیال را پایش می‌کند.
توپی شناور چگونه باعث قطع شدن آب می‌شود؟
با بالا آمدن سطح آب، توپی بالا رفته و از طریق اهرم متصل، واشر آب‌بندی را به دهانه ورودی شیر فلوتر می‌فشارد تا جریان آب مسدود شود.
توپی پلاستیکی بهتر است یا فلزی؟
برای مصارف عمومی و آب شرب، توپی پلاستیکی ساخته‌شده از مواد نو به دلیل عدم زنگ‌زدگی و قیمت مناسب بهتر است؛ اما در دما و فشار بالا یا سیالات شیمیایی، توپی برنجی یا استیل کاربرد دارد.
چرا توپی شناور در آب فرو می‌رود؟
دلیل اصلی غوطه‌ور شدن توپی، ایجاد سوراخ یا ترک روی بدنه و نفوذ آب به محفظه داخلی آن است که باعث سنگین شدن قطعه می‌شود.
علت سوراخ شدن توپی شناور چیست؟
عواملی مانند انجماد آب، کیفیت پایین متریال پلاستیک، ضربه قوچ یا فرسودگی ناشی از کارکرد طولانی‌مدت موجب سوراخ شدن توپی می‌شوند.
آیا می‌توان فقط توپی شناور را تعویض کرد؟
بله، در صورت سلامت بدنه شیر فلوتر، تعویض جداگانه توپی شناور امکان‌پذیر و کاملاً اقتصادی است.
توپی شناور در چه تجهیزاتی استفاده می‌شود؟
این قطعه در مخازن ذخیره آب، کولرهای آبی، منابع انبساط، دستگاه‌های تصفیه آب و تجهیزات حرارتی صنعتی استفاده می‌شود.
