علت خرابی شناور کولر و آموزش تنظیم و تعویض آن

عوامل خرابی شناور کولر + آموزش تنظیم و تعویض شناور کولر

سیستم‌های سرمایش تبخیری برای حفظ بازده برودتی و جلوگیری از استهلاک قطعات داخلی، نیازمند کنترل دقیق و مداوم سطح آب در تشتک ذخیره هستند. در این میان، شناور کولر آبی به عنوان مکانیزم اصلی تنظیم سطح سیال، نقش کلیدی در هیدرولیک دستگاه ایفا می‌کند. بروز اختلال در عملکرد این قطعه می‌تواند منجر به تبعات سنگینی همچون سرریز مداوم آب، افزایش بی‌رویه قبض مصرفی، زنگ‌زدگی بدنه و حتی سوختن پمپ آب کولر شود؛ همچنین می‌تواند باعث آسیب به پشت بام و فرسایش ایزوگام شود.

بررسی جامع علت خرابی شناور کولر، شیوه‌های عیب‌یابی، تنظیم ارتفاع آب و دستورالعمل تعویض این تجهیز، راهکاری اساسی برای بهینه‌سازی عملکرد سیستم‌های سرمایشی ارائه می‌دهد.

این گزارش تخصصی به تحلیل ریشه‌ای دلایل اختلال در مکانیزم فلوتر، ارزیابی نشانه‌های خرابی، شیوه‌های تنظیم هیدرولیکی و نحوه جایگزینی شناورهای سنتی با نمونه‌های برنجی پردوام می‌پردازد. جهت دسترسی سریع به بخش‌های مختلف مقاله می‌توانید از فهرست زیر استفاده کنید:

لیست عناوین

• شناور کولر آبی چیست؟ اجزای تشکیل‌دهنده شناور
• ریشه‌یابی علت خرابی شناور کولر
• روش تنظیم شناور
• آموزش تعویض شناور کولر آبی
• شناور پلاستیکی در برابر تمام برنجی
• سوالات متداول

شناور کولر آبی چیست؟ اجزای تشکیل‌دهنده شناور

شناور کولر آبی یک شیر کنترلی مکانیکی است که بر مبنای اصل شناوری ارشمیدس و اعمال نیروی اهرمی جهت قطع و وصل جریان سیال کار می‌کند. با کاهش سطح آب در تشتک کولر، گوی شناور به سمت پایین حرکت کرده و اهرم متصل به خود را پایین می‌کشد. این حرکت باعث باز شدن مجرای ورودی (اوریفیس) و ورود آب شهری به داخل تشتک می‌شود. با افزایش حجم آب و بالا آمدن گوی، نیروی صعودی به اهرم منتقل شده و واشر آب‌بندی را روی اوریفیس می‌فشارد تا جریان آب به‌طور کامل مسدود گردد.

برای درک عمیق‌تر ساختار اولیه این قطعه، مطالعه مقاله شناور کولر چیست دیدگاه روشنی از کارکرد اولیه آن ارائه می‌دهد. در اصطلاحات تاسیساتی، تکنیسین‌ها معمولاً از واژه انگلیسی فلوتر به جای شناور استفاده می‌کنند؛ جهت رفع ابهامات رایج در این حوزه، مبحث آیا شناور با فلوتر فرق دارد؟ شفاف‌سازی کرده است که هر دو term به یک قطعه کنترلی واحد اشاره دارند. همچنین برای آشنایی با تجهیزات صنعتی کنترل سطح در مقیاس‌های بزرگتر، بررسی مقاله شیر فلوتر چیست ( در قسمت مقالات ) بسیار مفید خواهد بود. تنوع بالایی از این تجهیزات کنترلی در دسته‌بندی شیر فلوتر ( در صفحه محصولات ) قابل دسترسی و بررسی فنی است.

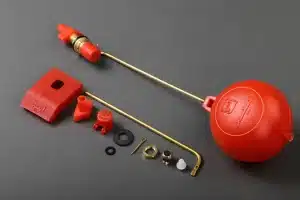

اجزای تشکیل‌دهنده شناور کولر آبی

یک شناور استاندارد کولر آبی از قطعات مجزایی تشکیل شده است که هماهنگی مکانیکی آن‌ها قطع و وصل دقیق آب را تضمین می‌کند:

1. بدنه و پایه شیر: بخش رزوه شده‌ای که از یک سو به شلنگ آب ورودی و از سوی دیگر به بدنه کولر متصل می‌شود.
2. اوریفیس (Orifice): مجرای باریک خروجی آب در داخل پایه شیر.
3. واشر آب‌بندی: قطعه‌ای لاستیکی یا سیلیکونی که وظیفه مسدود کردن مجرای اوریفیس را هنگام بالا آمدن اهرم بر عهده دارد.
4. اهرم یا میله بازو: بازوی رابط میان گوی شناور و پیستون آب‌بندی که نیرو را منتقل می‌کند.
5. گوی یا توپک: محفظه توخالی و سبکی که روی سطح آب غوطه‌ور می‌ماند.
6. مهره و واشرهای تثبیت: تجهیزات آب‌بندی و اتصال پایه شناور به بدنه فلزی کولر.

ریشه‌یابی علت خرابی شناور کولر

ریشه‌یابی علت خرابی شناور کولر گام نخست در پیشگیری از خسارات سنگین‌تر به تشتک و قطعات الکترونیکی دستگاه است. شرایط نامساعد کاری نظیر سختی بالای آب ورودی، تغییرات دمایی و تماس مداوم با املاح معدنی، این قطعه را در معرض فرسایش سریع قرار می‌دهد.

با توجه به عملکرد کولر آبی که سرمایش آن بر اساس آب ریخته شده در مجرای پوشال و در نتیجه خیس شدن پوشال و به تناسب آن خنک‌تر شدن باد کولر به ممحیط می‌باشد، پس یکی از مهمترین اجزا شیر شناور کولر با کیفیت می‌باشد.

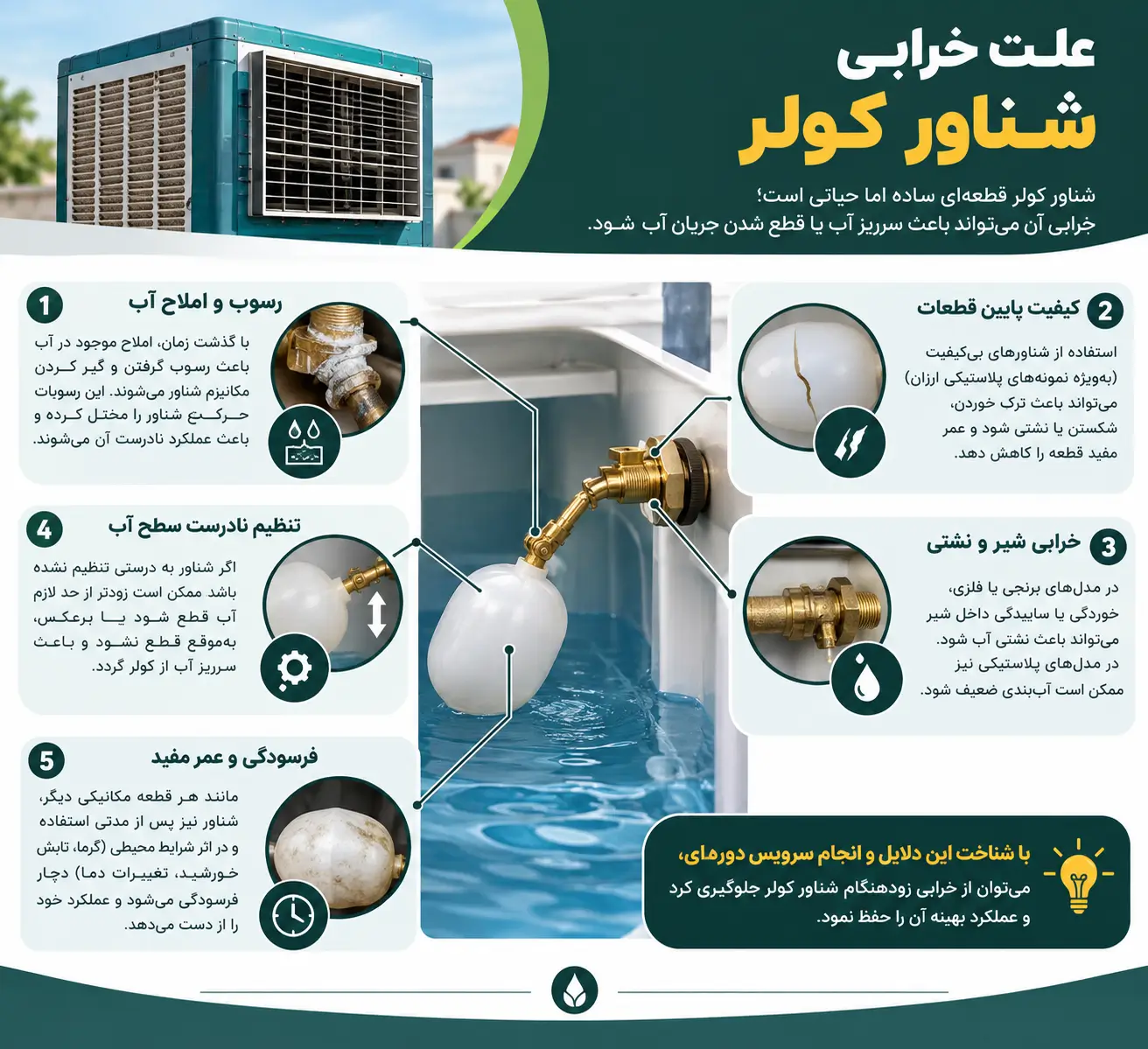

ریشه‌یابی آسیب‌های هیدرولیکی و شیمیایی

اصلی‌ترین عللی که باعث اختلال در عملکرد شناور کولر آبی می‌شوند عبارت‌اند از:

• رسوب‌گرفتگی شدید: املاح کلسیم و منیزیم موجود در آب به مرور زمان روی پایه شیر و اوریفیس رسوب کرده و مانع حرکت آزادانه اهرم یا نشستن کامل واشر آب‌بندی می‌شوند.

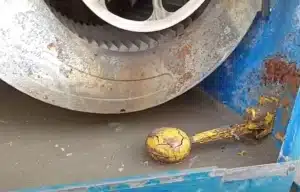

• سوراخ شدن گوی شناور: ایجاد ترک‌های مویی در بدنه توپک پلاستیکی موجب نفوذ آب به داخل آن شده، وزن گوی را افزایش می‌دهد و مانع شناوری آن روی سطح آب می‌گردد.
• فرسودگی و خشک شدن واشر آب‌بندی: واشر لاستیکی در اثر تماس مداوم با سیال و تغییرات دما، خاصیت ارتجاعی خود را از دست داده و دچار خوردگی یا شیار می‌شود که نتیجه آن عدم مسدود شدن کامل آب است.
• تغییر شکل یا شکستگی اهرم: اعمال فشار غیراصولی هنگام سرویس یا استفاده از قطعات نامرغوب پلاستیکی باعث تاب برداشتن میله و عدم انتقال درست نیرو به شیر می‌شود.
• تراز نبودن شاسی کولر: عدم قرارگیری تراز کولر روی پایه باعث نوسان سطح سیال و برخورد گوی شناور به بدنه کولر یا گیر کردن آن می‌شود.

نشانه بارز و اولیه خرابی این قطعه، سرریز شدن مداوم آب از سرنوا یا شیر تخلیه تشتک است. برای بررسی جامع تمامی عوامل منجر به هدررفت آب از مخازن، بررسی تخصصی ۸-علت-سرریز-شدن-منبع-آب اطلاعات مکمل ارزشمندی ارائه می‌دهد. همچنین، در صورتی که شناور در وضعیت بسته گیر کند، تشتک خشک مانده و سوختن پمپ آب کولر را به همراه خواهد داشت.

تشخیص دقیق علت خرابی شناور کولر مستلزم اجرای روش‌های بازرسی چشمی و تست‌های مکانیکی است. تکنیسین‌های تاسیسات برای سرعت بخشیدن به عیب‌یابی، از ماتریس‌های تشخیص عیب بر اساس نشانه‌های عملکردی استفاده می‌کنند.

جدول زیر متدولوژی استاندارد تشخیص و اقدام اصلاحی برای مشکلات مختلف شناور کولر آبی را نشان می‌دهد:

روش تنظیم شناور

تنظیم صحیح شناور کولر آبی تضمین‌کننده حفظ سطح آب در حد استاندارد (حدود ۵ تا ۷ سانتی‌متر پایین‌تر از لبه تشتک) است. این کار از سرریز شدن سیال جلوگیری کرده و پوشش دهانه پمپ آب را به نحو مطلوب فراهم می‌سازد.

مراحل اجرایی تنظیم شناور به شرح زیر است:

1. ایمن‌سازی مدار الکتریکی و آبرسانی: فیوز برق اصلی کولر را قطع کرده و شیر فلکه ورودی آب را به‌طور کامل ببندید.
2. بازرسی سطح سیال: درپوش‌های جانبی کولر را برداشته و میزان آب موجود در تشتک را ارزیابی نمایید.
3. شناسایی مکانیزم تنظیم:
   • شناورهای دارای اهرم برنجی یا فلزی: در مدل‌های کلاسیک، تنظیم ارتفاع با خم کردن خفیف و کنترل‌شده میله اهرم انجام می‌شود.
4. اصلاح زاویه اهرم:
   • جهت کاهش سطح آب: پیچ تنظیم را بازتر کرده یا میله اهرم را به آرامی به سمت پایین خم کنید تا شیر در ارتفاع کمتری از آب مسدود شود.
   • جهت افزایش سطح آب: پیچ را سفت‌تر کرده یا میله اهرم را به سمت بالا زاویه‌دهی کنید.
5. ارزیابی عملکردی: شیر آب را باز کرده و اجازه دهید تشتک پر شود؛ مطمئن شوید که شیر دقیقاً در خط هدف، جریان سیال را قطعی می‌سازد.

در مواردی که پایه شیر دچار خوردگی، رسوب‌گرفتگی شدید، یا شکستگی رزوه شده باشد، تنظیم یا تعمیر قطعه بی‌نتیجه بوده و تعویض شناور کولر آبی تنها راهکار منطقی است.

آموزش تعویض شناور کولر آبی

مراحل جایگزینی شناور فرسوده شامل موارد زیر است:

1. خالی کردن تشتک و جداسازی: برق دستگاه را قطع کرده، شیر آبرسانی را بسته و آب موجود در تشتک را از طریق درپوش تخلیه خارج کنید.
2. باز کردن اتصالات قدیمی: شلنگ ورودی آب را باز کنید. سپس با آچار مناسب، مهره شش‌گوش تثبیت‌کننده شناور روی بدنه کولر را باز کرده و مجموع شناور قدیمی را بیرون بیاورید.
3. آماده‌سازی رزوه و بدنه: محل سوراخ بدنه کولر را تمیز کرده و از سلامت جدار فلزی مطمئن شوید.
4. نصب شناور جدید:
   • رزوه‌های پایه شناور جدید را با نوار تفلون بپوشانید.
   • پایه شناور را از داخل تشتک وارد سوراخ بدنه کرده، واشر آب‌بندی را قرار داده و مهره تثبیت را از بیرون محکم کنید.
   • شلنگ آبرسانی را به ورودی پایه متصل و محکم کنید.
5. ارتقا به تجهیزات تمام برنجی: جهت جلوگیری از خرابی‌های مکرر ناشی از پوسیدگی پلاستیک و سختی آب، بهره‌گیری از تجهیزات استاندارد برنجی اکیداً توصیه می‌شود. استفاده از محصول شیر کولری تمام برنجی در کنار شناور کولری تمام برنجی، به دلیل مقاومت فوق‌العاده در برابر خوردگی و تغییرات دما، عمر مفید سیستم آبرسانی را تا چند برابر افزایش می‌دهد. همچنین در کاربری‌های صنعتی یا سیستم‌های با دبی بالاتر، استفاده از قطعات حجیم‌تر نظیر فلوتر 3/4 گزینه‌ای ایده‌آل به شمار می‌رود.
6. تست و تنظیم نهایی: پس از اتمام نصب، جریان آب را برقرار کرده و ارتفاع قطع شیر را تنظیم نمایید.

شناور پلاستیکی در برابر تمام برنجی

انتخاب متریال مناسب در زمان تعویض شناور، تاثیر مستقیمی بر کاهش هزینه‌های تعمیر و نگهداری تاسیسات دارد. مدل‌های موجود در بازار عمدتاً از جنس پلاستیک‌های تزریقی (پلی‌پروپیلن) یا آلیاژ برنج ساخته می‌شوند.

جدول زیر مقایسه شاخص‌های فنی بین شناورهای پلاستیکی و تمام برنجی را ارائه می‌دهد:

سوالات متداول

۱. اصلی‌ترین علت خرابی شناور کولر و سرریز شدن آب چیست؟

اصلی‌ترین دلایل سرریز آب عبارت‌اند از: فرسودگی یا شیار افتادن روی واشر لاستیکی آب‌بندی، سوراخ شدن گوی شناور و نفوذ آب به داخل آن، رسوب‌گرفتگی شدید اوریفیس، و خارج شدن اهرم شناور از زاویه تنظیم استاندارد.

۲. ارتفاع استاندارد آب در تشتک کولر آبی چقدر باید باشد؟

سطح آب مناسب باید حدود ۵ تا ۷ سانتی‌متر پایین‌تر از لبه تشتک یا خروجی سرنوا تنظیم شود تا علاوه بر تامین آب کافی برای پمپ، از خروج سیال در زمان تلاطم جلوگیری گردد.

۳. آیا ترمیم گوی سوراخ‌شده شناور امکان‌پذیر است؟

اگرچه تخلیه آب گوی و مسدود کردن سوراخ با چسب امکان‌پذیر است، اما این کار تعادل وزنی گوی را برهم می‌زند؛ بنابراین تعویض گوی یا کل مجموعه شناور راهکار مطمئن‌تری است.

۴. خشک ماندن تشتک کولر چه خطراتی برای دستگاه دارد؟

در صورت گیر کردن شناور و عدم ورود آب، پمپ آب کولر به صورت خشک کار کرده و در زمان کوتاهی می‌سوزد. همچنین خشک ماندن پوشال‌ها یا پدهای سلولزی موجب افت شدید راندمان سرمایشی کولر می‌شود.

۵. چرا خرید شناورهای تمام برنجی توصیه می‌شود؟

شناورهای تمام برنجی در برابر خردشدگی ناشی از تابش نور خورشید، هرز شدن رزوه‌ها و شکستن اهرم مقاوم هستند و برخلاف نمونه‌های پلاستیکی، عمر مفید بسیار بالاتری در برابر سختی آب ارائه می‌دهند.

شناور کولر آبی از حیاتی‌ترین قطعات کنترلی در سیستم‌های برودت تبخیری است که سلامت کارکرد آن تاثیر مستقیمی بر کاهش مصرف آب و جلوگیری از آسیب به قطعات گرون‌قیمت‌تر نظیر الکتروپمپ دارد. بازرسی چشمی مداوم در سرویس‌های دوره‌ای، جرم‌زدایی پایه شیر، و تنظیم دقیق ارتفاع گوی، کارکرد مطلوب سیستم آبرسانی را تضمین می‌نماید. همچنین ارتقای قطعات پلاستیکی فرسوده به شناورها و شیرهای تمام برنجی، راهکاری ماندگار برای حذف هزینه‌های تکراری تعمیرات و پیشگیری از هدررفت منابع آب در طول فصل گرما محسوب می‌شود.
